Fest- und Glattwalzmaschinen

HEGENSCHEIDT 7796 - Reduzierung der Oberflächenrauheit von Bremsscheiben bis zu 75%

Das Glatt- und Festwalzen von Oberflächen und stark beanspruchten Bauteilen zum Glätten, Verfestigen und Härten dieser verbessert die Oberflächengüte, verringert Rauigkeiten und Mikro-Unregelmäßigkeiten und verlängert die Lebensdauer. HEGENSCHEIDT ist ein Vorreiter dieser Technologien und bietet mit seinen anwendungsspezifischen Maschinentypen maßgeschneiderte Lösungen, die Ihnen den entscheidenden Vorteil für Ihre wirtschaftliche und ressourcenschonende Bauteilproduktion liefern.

Einsatzbereiche und Anwendung

Die 7796 ist die neueste Generation der Bremsscheibenwalzmaschinen der Marke HEGENSCHEIDT zum Walzen beschichteter Bremsscheiben für PKW und LKW, die maßgeblich zur Erfüllung der strengen Emissions- und Haltbarkeitsstandards der europäischen Abgasnorm (EURO 7) beitragen. Die spezialisierte und auf die Markterfordernisse zugeschnittene Maschine liefert ein ökonomisches, energie- und ressourcenschonendes Verfahren zur Eliminierung von schädlichen Druckeigenspannungen und Rissbildung, zur Verbesserung der Oberflächengüte und der Lebensdauer von Bremsscheiben aus Gusseisen. Mittels präzisem Kaltwalzen wird ein Glättungseffekt erreicht, die Oberflächenrauigkeit um bis zu 75 Prozent verringert sowie durch Laserauftragsschweißen hervorgerufene Verformungen korrigiert. Zudem wird die Abschirmung von Gusseisenscheibenbremsen verringert. Die HEGENSCHEIDT 7796 ist Für Bremsscheiben mit einem Durchmesser bis 460mm ausgelegt.

Mehrwert

Technisch - Überlegene Leistung, bewährte Ergebnisse

Erhöhte Oberflächenrissbeständigkeit durch gezielte Einbringung von Druckeigenspannung
Reduziertes Korrosionsrisiko bei beschichteten und unbeschichteten Bremsscheiben
Verbesserte Haftung zwischen Grundmaterial und Beschichtung durch Neutralisierung von Zugeigenspannung
Bis zu 40% geringerer Schleif- und Energieaufwand durch minimiertes Schleifaufmaß
Verzicht auf energieintensives Spannungsarmglühen - für niedrigeren Energieverbrauch und kürzere Produktionszeiten
Basierend auf nahezu 100 Jahren Walzkompetenz der Marke HEGENSCHEIDT
Bewährter Tier-1-Zulieferer für führende OEMs weltweit

Wirtschaftlich - Effizienz steigern, Kosten senken

Minimierung des Schleifaufwands durch reduzierte Verformung und verbesserte Ebenheit
Geringere Ausschussraten durch präzise Korrektur von Bolzenbefestigung und Reibflächen
Kurze Zykluszeit (~35 Sek. pro Scheibe) unterstützt die Großserienproduktion
Geringer Energieverbrauch durch Wegfall des hitzebedingten Spannungsabbaus
Schnelles, kosteneffizientes Verfahren mit minimalen Einrichtungsänderungen
Lange Werkzeuglebensdauer reduziert Wartungskosten und Ausfallzeiten

Funktion

Die 7796 überzeugt durch einen geschweißten Grundrahmen und einen Drehtisch mit vier Stationen inklusive Ablagen für Bremsscheiben bis zu einem Durchmesser von 460 mm. Die Maschine ist in ihrer Vollversion vollverkleidet inklusive Staubabsaugung sowie mit pneumatischer Vorreinigungsstation und kompletter elektrischer Ausrüstung mit allen Antrieben, Bedienelementen und Anzeigen für den automatischen Bearbeitungsprozess ausgerüstet. Das Bedienpanel ist integriert und verfügt über diverse Datenschnittstellen.

Paralleles Laden und Bearbeiten für unterbrechungsfreien Betrieb und höheren Durchsatz
Simultanes, kraftgeregeltes Festwalzen beider Bremsscheibenseiten für perfekte Symmetrie und kürzeren Handlingszeiten
Echtzeit-Prozessüberwachung mit Datenprotokollierung für volle Prozessdokumentation und maximale Qualitätssicherung
Schnelle Taktzeit von ca. 35 Sekunden (davon 30 Sekunden Bearbeitung und 5 Sekunden Handling) für maximalen Output
Werkzeugschnellwechselsystem zur Reduktion von Stillstandzeiten beim Bauteilwechsel

Ergebnisse der 7796

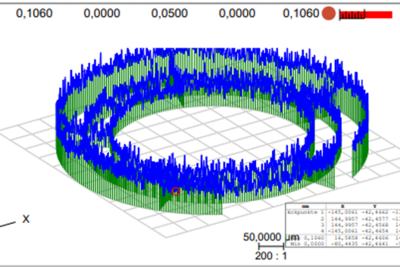

Gesamtgeradheit der inneren Auflagefläche nach Beschichtung

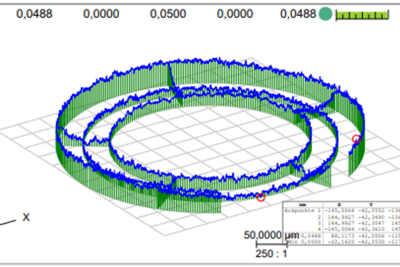

Gesamtgeradheit der inneren Auflagefläche nach dem Walzen

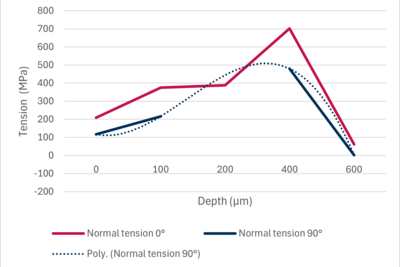

Innere Spannung nach der Beschichtung

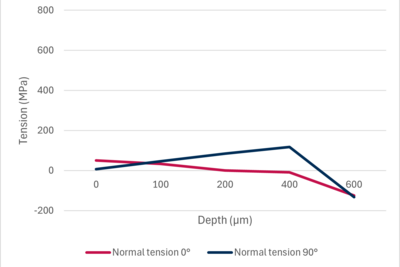

Innere Spannung nach dem Walzen

Systemvarianten

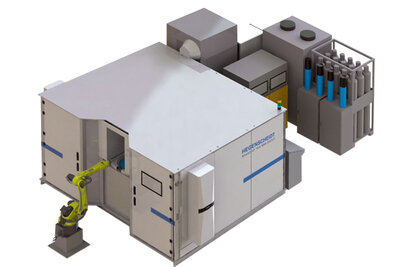

7796 - Stand-Alone Maschine mit vollständiger Verkleidung

Kompakte Aufstellfläche: ca. 2,5m x 3m
4-Stationen-Drehtisch für kontinuierlichen Betrieb und hohe Produktivität
Geeignet für manuelle und automatisierte Beschickung für hohe Flexibilität in der Produktion
Optionale Zusatzmodule (Mess-, Reinigungs- und Markiereinheiten)
Werkzeugträger- und Spannsysteme mit Schnellwechselvorrichtung für minimalen Stillstand
Vollverkleidetes Design für sicheren Betrieb und einfache Wartung

7796 - Integrationsmodul / Einbauversion

Kernmaschinenfläche: 1,5m x 0,9m
Zusätzliche Peripheriegeräte: ca. 2m x 2m
Ausgelegt für nahtlose Integration in bestehende Produktionslinien oder Fertigungszellen

Maschinenspezifikation

Maschinendaten
Maschinenabmaße (L x B )	~ 2.500 mm x 3.000 mm
Allgemeine Spezifikation
Grundausstattung	Drehtisch mit 4 Stationen inklusive Ablagen für Scheiben bis Ø 460 mm Walzeinheit mit zwei austauschbaren Kassetten im Zangenprinzip Hydraulisch gesteuerte Kraft Schnell wechselbare Rollköpfe Sensoren zur Überwachung der Walzkräfte Schnellwechsel-Spanneinsätze in der Spindel Aufnahmespindel Pneumatische, einfache Vorreinigungsstation Absauganlage für Staub (kann bei nicht beschichteten Bauteilen entfallen) Integriertes Bedienpult
Optionen	Messen: Rundlaufgenauigkeit, DTV Dicke, Rauheit, Schichtdicke, Induktionserwärmung vor dem Walzen Staubfilter einschließlich Abluftanlage Vollautomatisches Handlingssystem
Prozessdaten
Zykluszeit	~35s
Bearbeitungszeit	~30s
interner Werkstückwechsel	~5s
Rauheitsverbesserung	bis 75 %

Broschüre

Hier finden Sie alle Inhalte zur 7796 noch einmal als Download

DOWNLOAD | PDF 2.18 MB
