HEGENSCHEIDT 7627 - Dauerfestigkeitssteigerung für Radsatzwellen und weitere längliche Bauteile

Das Glatt- und Festwalzen von Oberflächen und stark beanspruchten Bauteilen zum  Glätten, Verfestigen und Härten dieser verbessert die Oberflächengüte,  verringert Rauigkeiten und Mikro-Unregelmäßigkeiten und verlängert die  Lebensdauer. HEGENSCHEIDT ist ein Vorreiter dieser Technologien und bietet mit seinen anwendungsspezifischen Maschinentypen maßgeschneiderte Lösungen, die Ihnen den entscheidenden Vorteil für Ihre wirtschaftliche und ressourcenschonende Bauteilproduktion liefern.

Einsatzbereiche und Anwendung

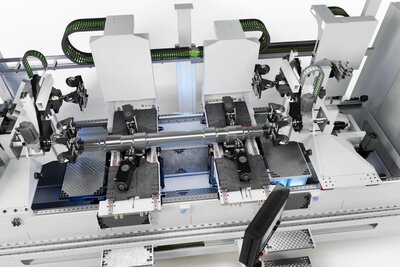

Die 7627 ist die neueste Generation der Festwalzmaschinen der Marke HEGENSCHEIDT zur Bearbeitung von Radsatzwellen und weiteren länglichen Bauteilen beispielsweise der Flugzeug-, Automobil-, Bau- und Landmaschinenindustrie. Die spezialisierte und auf die Markterfordernisse zugeschnittene Maschine liefert ein ökonomisches, energie- und ressourcenschonendes Verfahren zur Dauerfestigkeitssteigerung von Bauteilen und insbesondere Radsatzwellen. Als Produkt langjähriger Erfahrung im Bereich der Walztechnologie überzeugt die HEGENSCHEIDT-Maschine mit einem durchdachten Maschinenkonzept, simultaner Bearbeitung mit bis zu 3 Schlitten, niedrigem Energieverbrauch, einfachem Spannsystem und vollautomatischem Betrieb. Dabei können Werkstücke bis zu 2800 mm Länge und 400 mm im Durchmesser automatisiert bearbeitet werden.

Mehrwert

  • Erhöhung der Bauteilfestigkeit, Betriebssicherheit und Lebensdauer
  • Gezieltes Einbringen von Druckeigenspannungen/ Eliminierung von schädlichen Zugeigenspannungen
  • Verminderung von Rissentstehung und Rissfortschritt durch „Riss-Stopp-Effekt“
  • Verringerung der Korrosionsneigung
  • Erhöhung der Schlagbeständigkeit durch gesteigerte Oberflächenhärte
  • Bauteilgerechte Bearbeitung durch frei parametrisierbaren Druckauf- und Druckabbau
  • Volle Walzkraft von bis zu 50 kN bei +/- 90° Schwenkwinkel

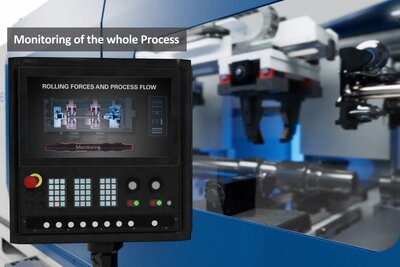

  • Qualifizierter Nachweis der Bearbeitung über separaten Sensor (Inline) und Bearbeitungsprotokoll
  • Vollautomatischer Betrieb (optional)
  • Niedriger Energieverbrauch
  • Werkzeugmanagement mit automatischem Wechsler (Optional)
  • Automatische C-Maß Messung (Optional)
  • Vorbereitet für vollautomatische Bauteilübernahme aus Handlingsystem
  • 1-3 Walzeinheiten (nachrüstbar, Anzahl abhängig von der erforderlichen Bearbeitungszeit)
  • Benutzergeführte Programmierung der Wellen
  • SINUMERIK ONE Maschinensteuerung

Funktion

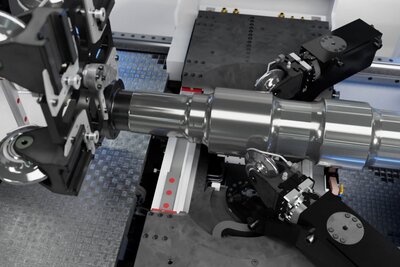

Die unterschiedlichen Wirkmechanismen (Glättung, Verfestigung und Eigenspannungsbildung) führen zu mehrfachen Werkstoff- und Bauteilverbesserungen, die die gewalzten Wellen widerstandsfähiger machen gegenüber den Beanspruchungen im Betrieb. Der rein mechanische Umformprozess mit kleiner Wirkzone eliminiert Zugeigenspannungen beispielsweise aus dem Herstellprozess der Welle und hinterlässt Druckeigenspannungen bis in eine Tiefe von bis zu 5-8 mm. Die Härtesteigerung der Oberfläche verringert die Gefahr von Schäden durch Fremdkörper (Foreign Object Damage), vermindert die Rissanfälligkeit und steigert die Korrosionsbeständigkeit. Eine längere Einsatzdauer, erhöhte Inspektionsintervalle und eine höhere Belastbarkeit der Wellen sind die aus Anwendersicht relevanten Nutzeffekte.

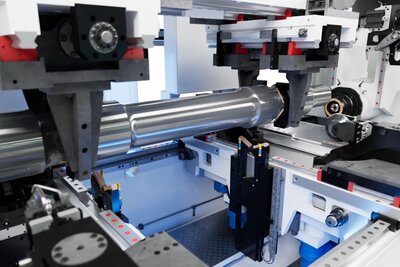

Highlights der 7627

Maschinenspezifikation

Maschinenabmessungen
Maschinenabmaße (L x B x H) 7.050 mm x 3.100 mm x 2.660 mm
Maschinengewicht 18 t
Allgemeine Spezifikation
Drehzahl Hauptantrieb 0 ... 330 min-1
Antriebsleistung 100% ED 12 kW (optional 24 kW über 2 Antriebe)
Drehmoment am Werkstück 325 Nm (optional 2x 325 über 2 Antriebe)
Vorschubkraft X-Achse max. 50 kN
Hubkraft Y-Achse Prisma (Hydraulik) max. 25kN
Festwalzkraft 5 ... 50 kN (Reduzierung auf 3...37 kN möglich)
Festwalzwinkel +/-90° (bei voller Walzkraft)
Festwalzrollendurchmesser 100 ... 159 mm
Werkzeugwechselplätze (optional) 16, (4 Werkzeuge pro Zylinder bei 4 Zylindern)
Maßsystem in der Maschine metrisch
Technischer Nutzungsgrad (Verfügbarkeit) 95% (nac VDI 3423)
Steuerung Siemens SINUMERIK ONE
Werkstückdaten
Durchmesser min. 100 mm (kleiner möglich)
Durchmesser max.  400 mm
Länge max. 2.800 mm
Werkstückgewicht max. 1 t
Material Stahl
Körnerspitzwinkel 75°, 60°, 90° oder nach Kundenwunsch
Stirnseitige Mitnahme Reibbelag*
Genauigkeiten
Rauheit Rz          vor dem Walzen |  nach dem Walzen (typisch)  ~ 20µm | ~ 3,5µm
Realisierbare Rauheit nach dem Rollieren 0,8 µm
Rauheitsverbesserung 40 ... 80 % (abhängig vom Walzdruck)
Festigkeitssteigerung Oberfläche Bis 45% EA | bis 25 % EA4
Druckeigenspannung Oberfläche -400 ... -600 MPa
Druckeigenspannung 2 mm (typische) Tiefe -300 ... - 400 MPa

* Ähnliche Wellen können mit denselben Reibbelägen ohne Stillstandzeit gespannt werden.
